Sleufgoten
Afwatering subtiel verwerkt
Voor een minimalistische uitstraling van terrassen worden vaak groot formaat tegels gebruikt. Juist bij deze toepassing is de noodzaak voor een goede afwatering extra belangrijk en is een lijnafwateringssyteem (regengoten) de juiste oplossing. Om het minimalistische design te versterken is afwatering met een vrijwel verborgen sleufgootsysteem (ook wel verholen goten genoemd) dé oplossing. Het ACO House&Garden programma biedt hiervoor verschillende mogelijkheden.
Waarom een sleufgoot?
- Geen plasvorming op terras en oprit.
- Minder vervuiling.
- Minder onderhoud.
- Combinatie met infiltratiesysteem mogelijk.
Plaats de House&Garden sleufgoten bij:
- Terrassen.
- Opritten*.
- Groot formaat bestratingsmateriaal.
- Combinatie met infiltratiesysteem.
* Let op juiste belastingsklasse
Aluminium, RVS en kunststof goten

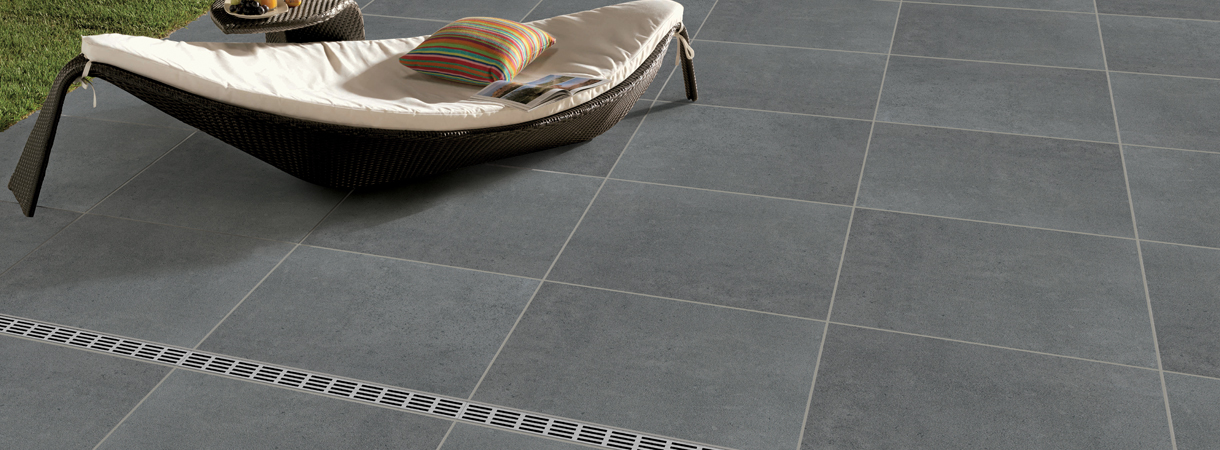

Een extra smal aluminium designrooster zal meer zichtbaar zijn in de bestrating, maar ondersteunt een strak modern vormgegeven terras.
Voor de waterafvoer wordt het systeem voorzien van een onderuitloop voorzien van een bladvanger. Je kunt de regengoot aansluiten op het riool, maar ook op een infiltratiesysteem zoals de ACO RainBloxx. Dit draagt bij aan een goede waterhuishouding in de tuin. De Slimline wordt hierbij voorzien van extra gaten in de gootbodem en rechtstreeks geplaatst op de ACO RainBloxx 100 / RainBloxx 200
| Omschrijving | foto | lengte mm | hoogte mm | kg/ stuk | art. nr. |
|---|---|---|---|---|---|
| Slimline gootelement inclusief aluminium rooster | 01 | 1000 | 100 | 1,63 | 19000 |
| Slimline gootelement inclusief zwart rooster | 02 | 1000 | 100 | 1,63 | 19005 |
| Slimline gootelement inclusief CorTen rooster | 03 | 1000 | 100 | 1,63 | 19012 |
| Slimline gootelement inclusief RVS rooster | 01 | 1000 | 100 | 1,63 | 19058 |
| Slimline zijuitloop (50mm) | 04 | - | 101,5 | 0,03 | 19003 |
| Slimline eindplaat | 05 | - | 101,5 | 0,03 | 19004 |
| Slimline koppelstuk | 06 | 71,5 | 71,5 | 0,12 | 19001 |
| Slimline koppelstuk excentrisch | 07 | 71,5 | 71,5 | 0,12 | 19009 |
| Slimline onderuitloop (80mm) | 08 | 71,5 | 71,5 | 0,3 | 19002 |
| Slimline onderuitloop excentrisch (80mm voor toepassing tegen de band) | 09 | 71,5 | 101,5 | 0,03 | 19008 |
| Slimline onderuitloop excentrisch (110mm voor toepassing tegen de band) | 09 | 71,5 | 101,5 | 0,03 | 19011 |
| Slimline Zandvanger | 10 | - | - | - | 19014 |
| Slimline hoekelement incl. aluminium rooster (koppelstuk geïntegreed) | 11 | 159 | 100 | - | 19006 |
| Slimline hoekelement incl. zwart rooster (koppelstuk geïntegreed) | 12 | 159 | 100 | - | 19007 |
| Slimline hoekelement incl. CorTen rooster (koppelstuk geïntegreed) | 13 | 159 | 100 | - | 19013 |
| Slimline hoekelement incl. RVS rooster (koppelstuk geïntegreed) | 14 | 159 | 100 | - | 19059 |
De Slotline bestaat uit een compleet assortiment robuuste, maatvaste verzinktstalen of roestvaststalen opzetelementen. Dit systeem kan gecombineerd worden met Euroline (voorkeur) en Hexaline goten* en wordt vaak toegepast in combinatie met groot formaat tegelverharding. De Slotline opzetframes zijn er in verschillende hoogtematen maar standaard voeren wij een schachthoogte van 65 mm.
Lijnafwatering kan worden aangesloten op het riool maar ook op een infiltratiesysteem. Dit draagt bij aan een goede waterhuishouding in de tuin. Het Euroline gootsysteem kan worden voorzien van een onderuitloop. In gevallen waar regelmatig vuil, zand of blad wordt verwacht heeft een vuilvanger de voorkeur.
ACO Slotline opzetelement RVS (schachthoogte 65 mm)
te combineren met goot Euroline, (zie hierboven voor systeemopbouw)
| Omschrijving | foto | lengte mm | hoogte mm | kg/ stuk | art. nr. |
|---|---|---|---|---|---|
| Slotline opzetelement RVS t.b.v. ACO Euroline | 01 | 1000 | 65 | 4 | 415834 |
| Slotline opzetelement RVS t.b.v. ACO Euroline | 500 | 65 | 2 | 415849 | |
| Slotline opzet-/inspectie element RVS t.b.v. ACO Euroline | 02 | 850+150 | 65 | 4,6 | 415836-1 |
| Slotline opzet-/inspectie element RVS t.b.v. ACO Euroline vuilvanger | 03 | 500 | 65 | 3 | 415835 |
ACO Slotline opzetelement RVS (schachthoogte 40 mm)
| Omschrijving | foto | lengte mm | hoogte mm | kg/ stuk | art. nr. |
|---|---|---|---|---|---|
| Slotline opzetelement RVS t.b.v. ACO Euroline | 01 | 1000 | 40 | 3,3 | 415826 |
| Slotline opzetelement RVS t.b.v. ACO Euroline | 500 | 40 | 1,7 | 415847 | |
| Slotline incl. opzet-/inspectie-element RVS t.b.v. ACO Euroline | 02 | 850+150 | 40 | 3,8 | 415828-1 |
| Slotline opzet-/inspectie-element RVS t.b.v. ACO Euroline vuilvanger | 03 | 500 | 40 | 2,3 | 415827 |
ACO Slotline opzetelement RVS accessoires (eindplaat, ophoogelement, hoekstuk)
| Omschrijving | foto | lengte mm | hoogte mm | kg/ stuk | art. nr. |
|---|---|---|---|---|---|
| RVS eindplaat voor Euroline 100 opzetelement | 65 | 445961 | |||
| RVS eindplaat voor Euroline 60 opzetelement | 65 | 445960 | |||
| RVS Tussenelement ophoging t.b.v. drempelloos bouwen (max. 3 st.) | 04 | 1000 | 27 | 1,49 | 445962 |
| RVS Hoekstuk opzetelement | 150 | 65 | 8,6 | Z307761 |
ACO Slotline opzetelement Verzinkt staal (schachthoogte 65 mm)
| Omschrijving | foto | lengte mm | hoogte mm | kg/ stuk | art. nr. |
|---|---|---|---|---|---|
| Slotline opzetelement vz.st. t.b.v. ACO Euroline | 01 | 1000 | 65 | 4 | 415830 |
| Slotline opzetelement vz.st. t.b.v. ACO Euroline | 500 | 65 | 2 | 415848 | |
| Slotline incl. opzet-/inspectie-element vz.st. t.b.v. ACO Euroline | 02 | 850+150 | 65 | 4,6 | 415832-1 |
| Slotline opzet-/inspectie-element vz.st. t.b.v. ACO Euroline vuilvanger | 03 | 500 | 65 | 3 | 415831 |
Toebehoren ACO Slotline
| Omschrijving | foto | lengte mm | hoogte mm | kg/ stuk | art. nr. |
|---|---|---|---|---|---|
| Slotline haak t.b.v. inspectieluik | 16364 |
ACO Slotline bestaat uit een volledig kunststof geheel. Met een sleufbreedte van 17mm valt deze nauwelijks op in uw terras Via het toe te passen inspectie-/hoekelement blijft altijd onderhoud mogelijk.
Voor de waterafvoer wordt het systeem voorzien van een onderuitloop voorzien van een bladvanger. Je kunt de regengoot aansluiten op het riool, maar ook op een infiltratiesysteem zoals de ACO RainBloxx. Dit draagt bij aan een goede waterhuishouding in de tuin. De Hexaline wordt hierbij voorzien van extra gaten in de gootbodem en rechtstreeks geplaatst op bijvoorbeeld de ACO RainBloxx 200.
ACO Slotline opzetelement RVS (schachthoogte 65 mm)
te combineren met goot Hexaline, (zie hierboven voor systeemopbouw)
| Omschrijving | foto | lengte mm | hoogte H mm | kg/ stuk | art. nr. |
|---|---|---|---|---|---|
| Slotline opzetelement RVS t.b.v. ACO Hexaline | 01 | 1000 | 65 | 4 | 415834 |
| Slotline opzetelement RVS t.b.v. ACO Hexaline | 500 | 65 | 2 | 415849 | |
| Slotline opzet-/inspectie element RVS t.b.v. ACO Hexaline | 02 | 850+150 | 65 | 4,6 | 415836-1 |
ACO Slotline opzetelement RVS (schachthoogte 40 mm)
| Omschrijving | foto | lengte mm | hoogte H mm | kg/ stuk | art. nr. |
|---|---|---|---|---|---|
| Slotline opzetelement RVS t.b.v. ACO Hexaline | 01 | 1000 | 40 | 3,3 | 415826 |
| Slotline opzetelement RVS t.b.v. ACO Hexaline | 500 | 40 | 1,7 | 415847 | |
| Slotline incl. opzet-/inspectie-element RVS. t.b.v. ACO Hexaline | 02 | 850+150 | 40 | 3,8 | 415828-1 |
| Slotline opzet-/inspectie-element RVS t.b.v. ACO Euroline vuilvanger | 03 | 500 | 40 | 2,3 | 415827 |
ACO Slotline opzetelement Verzinkt staal (schachthoogte 65 mm)
| Omschrijving | foto | lengte mm | hoogte H mm | kg/ stuk | art. nr. |
|---|---|---|---|---|---|
| Slotline opzetelement vz.st. t.b.v. ACO Hexaline | 01 | 1000 | 65 | 4 | 415830 |
| Slotline opzetelement vz.st. t.b.v. ACO Hexaline | 500 | 65 | 2 | 415848 | |
| Slotline incl. opzet-/inspectie-element vz.st. t.b.v. ACO Hexaline | 02 | 850+150 | 65 | 4,6 | 415832-1 |
| Slotline opzet-/inspectie-element vz.st. t.b.v. ACO Euroline vuilvanger | 03 | 500 | 65 | 3 | 415831 |
ACO Slotline opzetelement kunsstof (schachthoogte 60 mm)
te combineren met goot Hexaline, (zie hierboven voor systeemopbouw)
| Omschrijving | foto | lengte mm | hoogte H mm | kg/ stuk | art. nr. |
|---|---|---|---|---|---|
| Slotline opzetelement kunststof t.b.v. ACO Hexaline | 01 | 1000 | 60 | 2 | 319555 |
| Slotline hoekelement kunststof t.b.v. ACO Hexaline | 02 | 500 | 60 | 0,3 | 319560 |
Toebehoren ACO Slotline
| Omschrijving | foto | lengte mm | hoogte mm | kg/ stuk | art. nr. |
|---|---|---|---|---|---|
| Slotline haak t.b.v. inspectieluik | 16364 |
